集中器
产品标准
? Q/GDW 1373-2013《电力用户用电信息收罗系统功效规范》
? Q/GDW 1374.2-2013《电力用户用电信息收罗系统手艺规范 第2部分：集中抄表终端手艺规范》
? Q/GDW 1375.2-2013《电力用户用电信息收罗系统手艺规范 第2部分：集中器型式规范》
? Q/GDW 1376.1-2013《电力用户用电信息收罗系统通讯协议 第一部分：主站与收罗终端通讯协议》
? 支持DL/T 698.45-2017《电能信息收罗与治理系统第4-5部分：通讯协议-面向工具的数据交流协议》
集中器产品特点
? 接纳高性能32位ARM嵌入式高速处置惩罚器，自主研发的基于μCOS实时操作系统的嵌入式软件平台。
? 与主站之间的上行通讯接纳公网GPRS/GSM/SMS/CDMA/4G移动通讯、光纤、以太网等通讯方法；下行通讯可选低压电力线载波窄带或HPLC（仅I型）、485总线等通讯方法；抄表兼容DL645-1997、DL645-2007、DL/T 698.45等多种规约。上下行通讯�？榛杓�，可举行现场替换，使用利便。
? 具有监测多种用电异常情形，实时自动上报告警；支持全事务上报。
? 具有大容量存储，数据统计纪录以及统计功效。
? 具备外地维护通讯端口，利便现场调试剖析。
? 具备在线远程升级程序，利便升级终端功效。
集中器I型 290mm（高）×180mm（宽）×95mm（厚）
? 交流采样功效：可实时收罗三相电压、电流、功率、功率因数、正向有功电量、反向有功电量、正向无功电量、反向无功电量、四象限无功电量、******需量及其爆发时间。准确度品级：有功0.5S级，无功2级，电压电流0.5级。
? 集中抄表功效：可提供2路RS485，一起用于抄表，一起用于级联;载波抄表数目可抵达2040块，
? 自动搜表功效，
集中器II型 160mm（高）×112mm（宽）×71mm（厚）
? 电压采样功效。
? 集中抄表功效：可提供3路RS485，抄表数目可抵达192块。
【产品选型、分类】
◆ 产品分类:

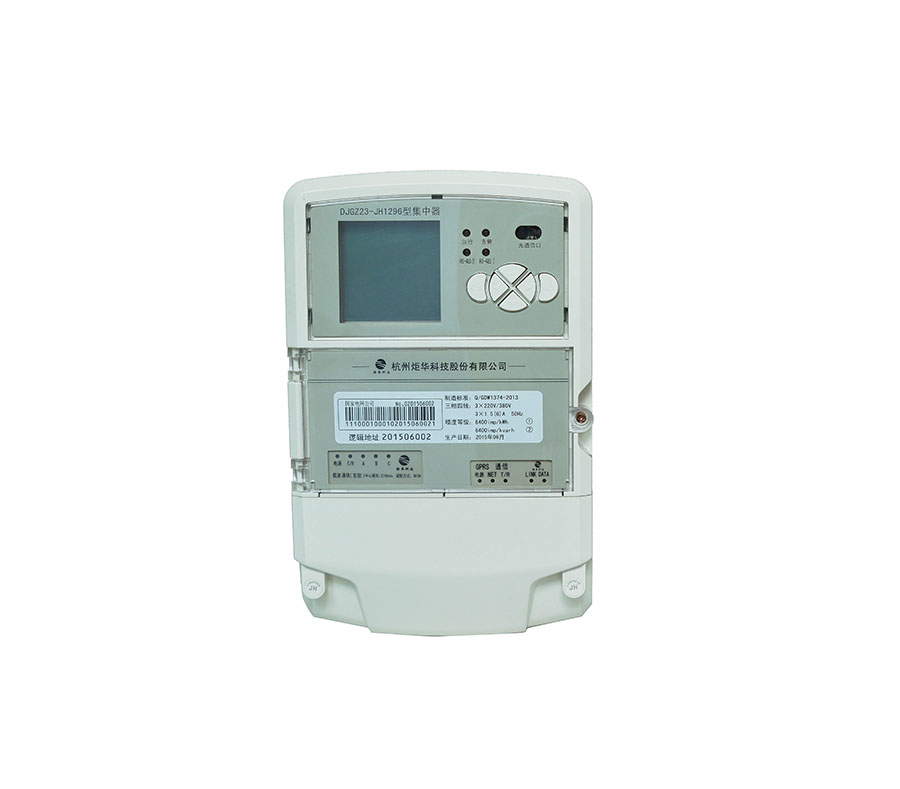

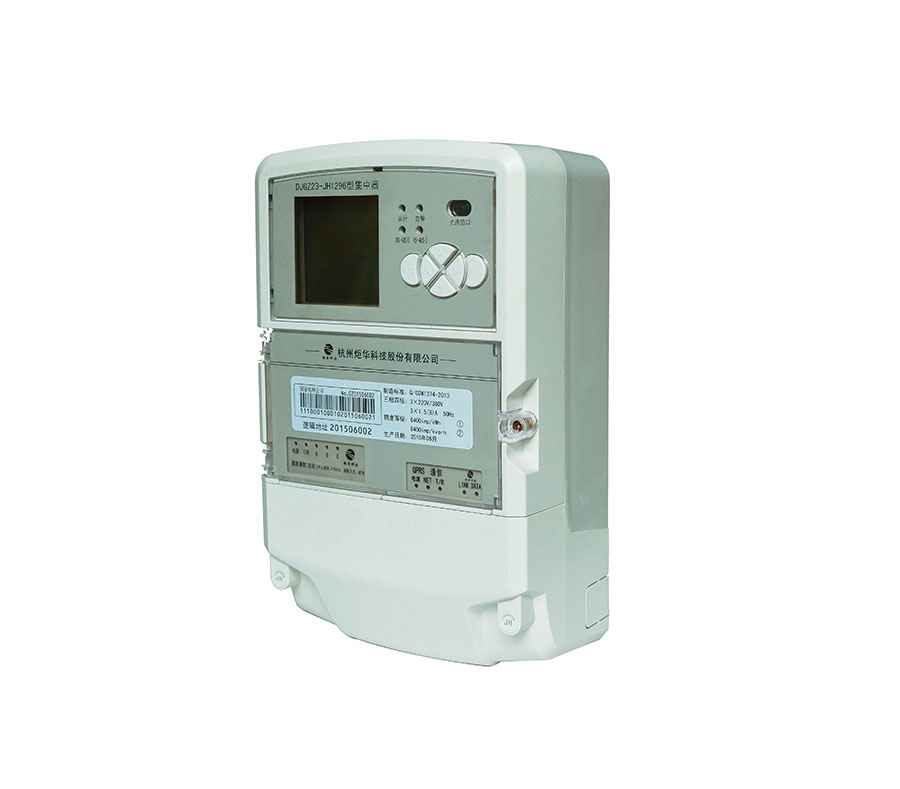

1、DJTH23/DJGH23/DJTZ23/DJGZ23/DJTJ23/DJGJ23 -JH1296型集中器I型

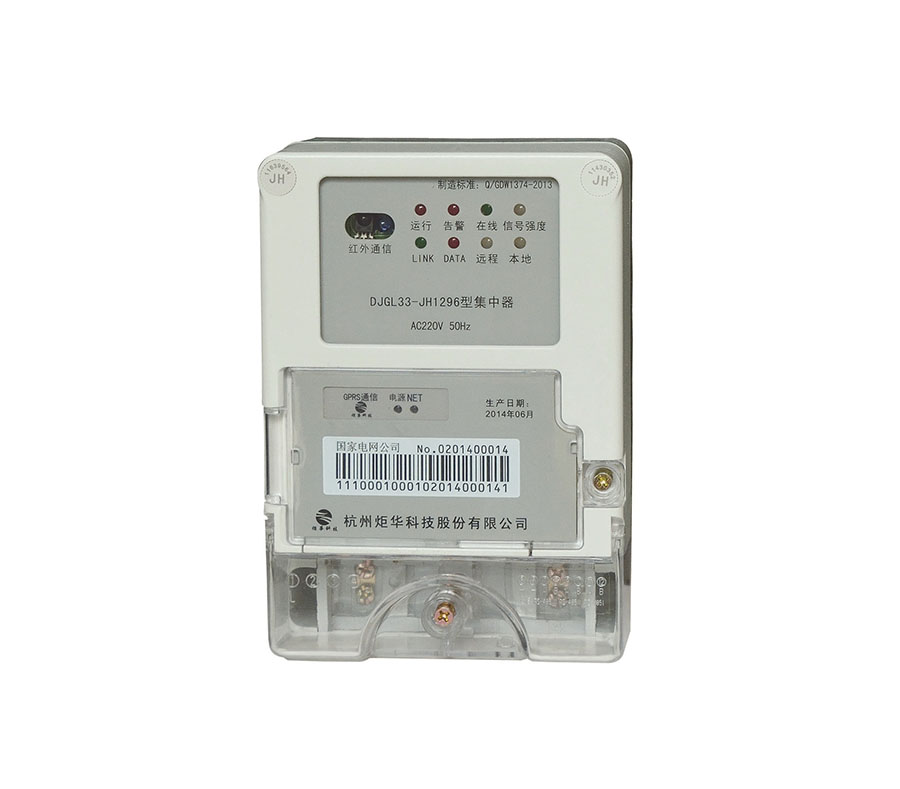

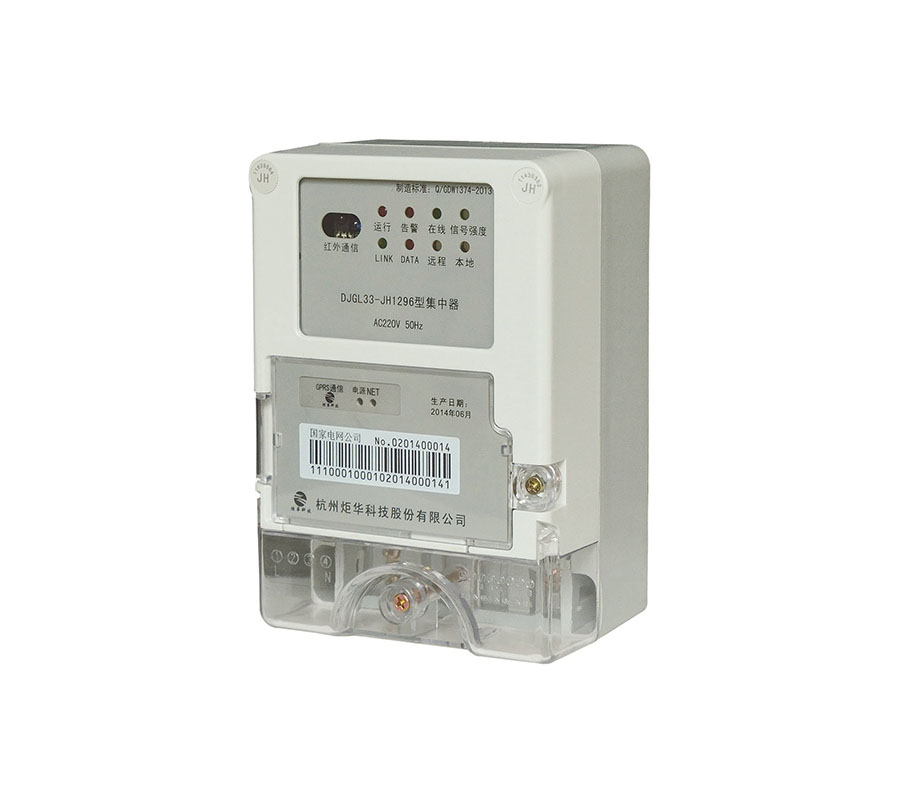

2、DJTL33/DJGL33-JH1296型集中器II型
【形状尺寸图】

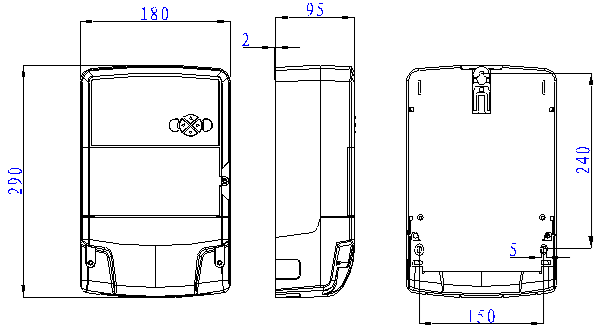

集中器I型 290mm（高）×180mm（宽）×95mm（厚）

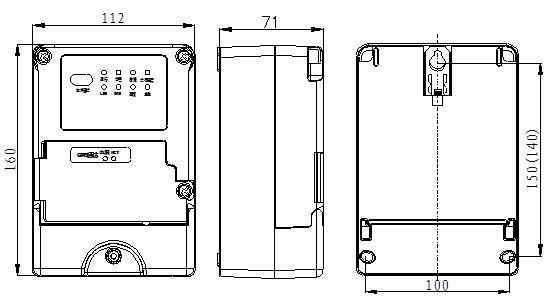

集中器II型 160mm（高）×112mm（宽）×71mm（厚）
